Galite būti tikri, kad nusipirksite mūsų gamykloje pagamintą „Gangxin Right Angle“ alkūnę. Šis gaminys pagamintas naudojant naujausias aplinkos apsaugos technologijas, didelį produkto tankį, stiprų atsparumą slėgiui, atitinkantį ROHS ir REACH aplinkos apsaugos bandymus, gražią išvaizdą, patogų montavimo dydį, pažangias technologijas;

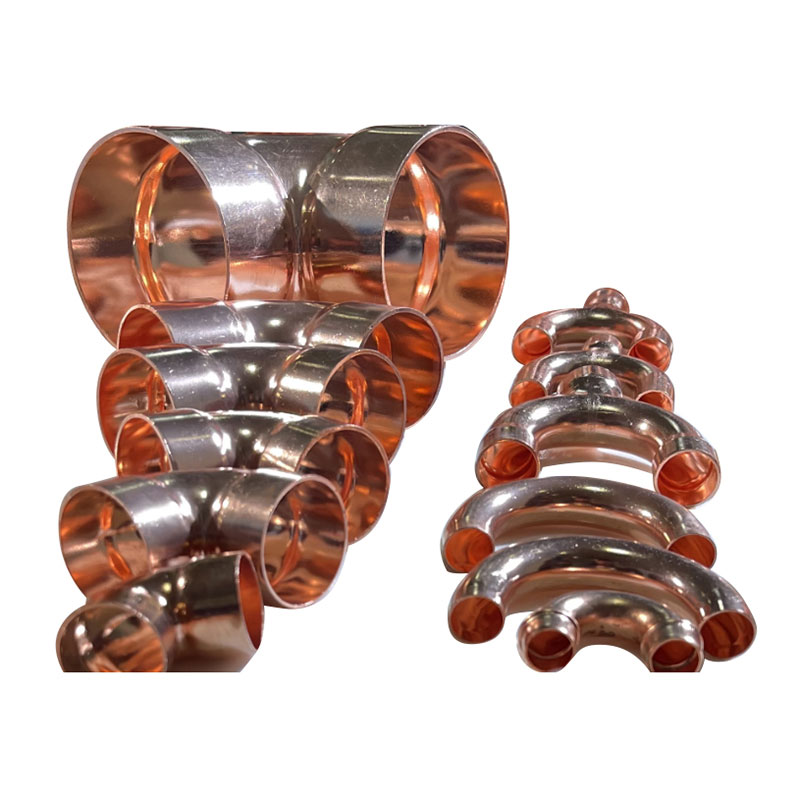

Dešiniojo kampo alkūnė yra tam tikras vamzdžių mazgas, naudojamas variniams vamzdžiams sujungti, daugiausia naudojamas šaldymo, oro kondicionavimo, vandens šildymo ir kitose sistemose, siekiant 90 laipsnių dešiniojo kampo pasukimo tarp vamzdžių. Tokios alkūnės dažniausiai gaminamos iš vario, turi gerą šilumos laidumą ir atsparumą korozijai, tinka vamzdžių sistemoms, kurias reikia dažnai lenkti arba suktis. Varinė 90° alkūnė gali būti naudojama įvairiai, įskaitant, bet tuo neapsiribojant, oro kondicionavimą, šaldymą arba vario vandens vamzdžio jungtis. jo projektavimas ir gamyba pagal tam tikrus nacionalinius ir tarptautinius standartus, tokius kaip Amerikos standartas ASME B16.22, Europos standartas EN1254-1, Didžiosios Britanijos standartas BS864 ir Australijos standartas AS364, siekiant užtikrinti gaminių saugumą ir pakeičiamumą. Be to, dešiniojo kampo alkūnė yra pažangi gamybos technologija. Tai nauja ekstruzijos formavimo technologija, skirta padidinti jo tankį. Stiprumo gniuždymui bandymas rodo, kad vario vamzdžio jungties slėgis yra iki 32Mpa, todėl jį labai saugu naudoti įprastuose slėginiuose vamzdynuose. Šios alkūnės tinka ne tik tiesioginiam varinių vamzdžių prijungimui, bet ir jungties mažinimui, yra jungtis tarp skirtingų skersmenų varinių vamzdžių, įvairių specifikacijų ir tipų, kad atitiktų skirtingus taikymo poreikius. Kadangi varis pasižymi geru elektros ir šilumos laidumu, dešiniojo kampo alkūnė taip pat turi tam tikrą pritaikymą elektros ir elektronikos srityje, kaip grandinės jungties dalis.
|
Modelis |
DYDIS |
A(F) |
B |
T |
X |
PASTABA |
|
(mm) |
||||||
|
GX-W-01 |
9.52 |
9,52+0,15 |
9,0+1,0 |
0.80 |
12.8 |
|
|
GX-W-02 |
12.70 |
12,77+0,15 |
9,0+1,0 |
0.80 |
14.4 |
|
|
GX-W-03 |
15.88 |
15,95+0,15 |
11,0+1,0 |
0.90 |
15.9 |
|
|
GX-W-04 |
19.05 |
19.12+0.15 |
15+1,0 |
0.90 |
17.5 |
|
|
GX-W-05 |
22.20 |
22,32+0,15 |
15+1,0 |
0.90 |
19.1 |
|
|
GX-W-06 |
25.40 |
25,49+0,15 |
15+1,0 |
1.09 |
20.7 |
|
|
GX-W-07 |
28.60 |
28,72+0,15 |
20+1,0 |
1.09 |
22.3 |
|
|
GX-W-08 |
31.75 |
31,84+0,15 |
25+1,5 |
1.09 |
23.9 |
|
|
GX-W-09 |
35.00 |
35,1+0,15 |
12,0+1,5 |
1.09 |
25.5 |
|
|
GX-W-10 |
38.10 |
38,22+0,15 |
12,0+1,5 |
1.09 |
27.1 |
|
|
GX-W-11 |
41.30 |
41,4+0,15 |
12,0+1,5 |
1.09 |
28.7 |
|
|
GX-W-12 |
42.00 |
42,1+0,15 |
12,0+1,5 |
1.09 |
29.0 |
|
|
GX-W-13 |
50.80 |
50,92+0,15 |
12,0+1,5 |
1.09 |
33.4 |
|
|
GX-W-14 |
54.00 |
54,1+0,15 |
12,0+1,5 |
1.09 |
35.0 |
|
|
GX-W-15 |
63.50 |
63,65+0,15 |
12,0+1,5 |
1.09 |
39.8 |
|
|
GX-W-16 |
66.70 |
66,85+0,15 |
12,0+1,5 |
1.09 |
41.4 |
|
|
GX-W-17 |
76.20 |
76,45+0,15 |
15,0+2,0 |
1.47 |
46.1 |
|
|
GX-W-18 |
79.40 |
79,52+0,15 |
15,0+2,0 |
1.47 |
47.7 |
|
|
GX-W-19 |
101.60 |
101,85+0,15 |
15,0+2,0 |
1.47 |
58.8 |
|
|
GX-W-20 |
105.00 |
105,25+0,15 |
15,0+2,0 |
1.47 |
60.5 |
|
|
GX-W-21 |
127.00 |
127,25+0,15 |
15,0+2,0 |
2.00 |
71.5 |
|
|
GX-W-22 |
152.40 |
152,65+0,15 |
20,0+2,0 |
2.50 |
84.2 |
